ALccd-QHY 16200A



Der Sensor der ALccd-QHY 16200A ist speziell auf die Bedürfnisse der Astrofotografen abgestimmt und ein Produkt enger Zusammenarbeit mit dem Hersteller Sony. Die Diagonale des APS-H-Sensors ist mit 34,6mm deutlich größer als die eines üblichen APS-C (28mm) Sensors - die Fläche ist um rund 1/3 größer. In dieser Größe gibt es zur Zeit keinen anderen Sensor, mit vergleichbaren Attributen. Die ALccd-QHY 16200A gibt es sowohl als monochrome- wie auch als Farbversion.
Die 16-Megapixel haben eine Größe von je 6µm im Quadrat. Daraus resultiert u.a. eine höhere Fullwell, als z.B. die des Kodak KAF8300. Diese beträgt 37ke vs. 25,5ke.

In Verbindung mit der effizienten, zweistufigen Peltierkühlung erreichen Sie ein delta t von 40°, welches das thermischen Rauschen auf ein geringes Maß reduziert. Sie erhalten mit der ALccd-QHY 16200A eine Kamera, die durch ein sehr rauschreduziertes Bild besticht.
Die ALccd-QHY 16200A wird im Fullframe/Progressive Scan-Verfahren ausgelesen. Der notwendige, mechanische Shutter hat die Form eines Schmetterlings und sorgt dank seiner Form für deutlich weniger Gradienten beim Schliess- und Öffnungsvorgang.

Bedingt durch die große Sensordiagonale benötigt die Kamera 2"/50mm-Filter, um unvignettiert abbilden zu können.

Das "integrierte Design" spricht den User an, der "alles inklusive" haben möchte - Kamera, Filterrad und Off-Axis-Guider. Die ALccd-QHY 16200A beinhaltet alle diese Komponenten.

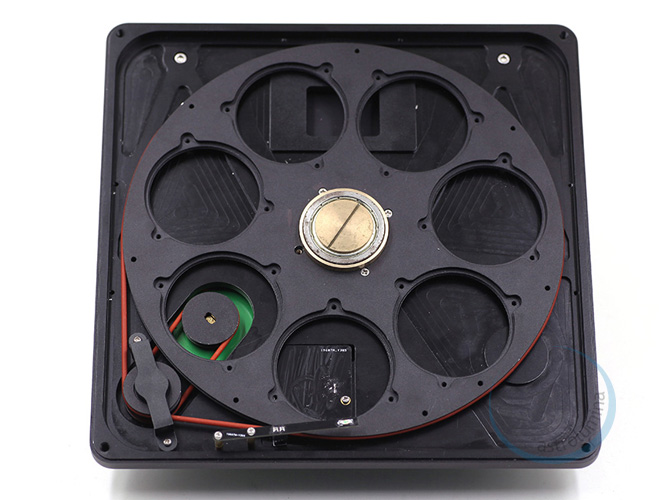

Das Filterrad bieten wir Ihnen für fünf 2"/50mm- oder auch in einer Version für sieben 2"/50mm-Filter an. Die Diagonale des Sensors beträgt rund 34mm, so dass Sie bei "schnellen" Öffnungsverhältnissen diese Filtergröße wählen sollten, um den Bildkreis nicht zu beschneiden.
Mit dem sieben-Positionen-Filterrad machen Sie nichts verkehrt, zumal Sie darin einen kompletten Filtersatz 2" L-RGB, Halpha, OIII und SII unterbringen können.
Der Off-Axis-Guider wird direkt an das Gehäuse der ALccd-QHY 16200A geschraubt, so dass Sie eine feste und verdrehsichere Adaption haben. Bei dem "OAG" handelt es sich um unsere universell adaptierbare Variente, den OAG ALccd-QHY Off-Axis-Guider. Durch die Direktverschraubung verlängert sich das Aufbaumaß der Kamera-/Filterradkombination um lediglich 10mm (zzgl. 3mm spezifischer Teleskopadapter).



Der integrierte USB2.0-Hub bietet zwei USB-Ausgänge für weiteres Zubehör, als auch einen dualen USB/RS232 Konverter. Über diese Anschlüsse können Sie einen elektrischen Fokussierer, eine Guiderkamera und Ihre Montierung anschließen. Das reduziert viele und lange Kabelverbindungen, welche erfahrungsgemäß Probleme bereiten. Wenn Sie alle Peripheriegeräte an der ALccd-QHY 16200A angeschlossen haben, dann benötigen Sie nur noch ein einziges USB-Kabel von der Kamera zu Ihrem PC.

Für den Betrieb benötigt die ALccd-QHY 16200A eine 12V-Stromversorgung. Der Anschluss ist schraubbar und stabil mit dem Stromversorgungsstecker verbunden.

Sensor


  • Typ: Kodak 16200 Sensor
  • Aktive Pixel: 4.540*3.630 (16,2 MPixel)
  • Pixelgröße: 6,0 µm x 6,0 µm (quadratische Pixel)
  • Chipgröße: 27,0mm x 21,6mm (APS-H-Format)
  • Diagonale: 19,4mm
  • FullWell: 41 ke
  • Mikrolinsen: ja
  • Auslesetyp: Fullframe/Progressive Scan
  • Shuttertyp: elektronisch und mechanisch
  • Binning: 1x1, 2x2 und 4x4

Ausleseelektronik


  • Datentiefe Integr.: 16 bit
  • Datentiefe Ausg.: 16 bit
  • Ausleserauschen: 10e
  • Systemgain: ca. 0,7e/ADU
  • Interface: USB 2.0
  • Belichtungszeiten: 1 ms - >1h
  • Anti-Amp.-Kontrolle: ja

Kühlung

  • zweistufige Peltierkühlung delta t ca. 40°

weitere Details

  • Anschluss für 12V-Stromversorgung
  • integrierter USB2.0-Hub / RS232-Konverter
  • Teleskopanschluß: M54x0,75mm oder M3-Direktverschraubung OAG
  • OAG-Anschluss: über sechs M3-Schrauben
  • Sensorkammerfenster mit autom. Sensorkammerheizung
  • Anschluss für Trockenpatrone
  • Abmessung DxH:
  • Gewicht: 1.550 g (mit 5-Positionen Filterrad)

Die ALccd-QHY 16200A Kamera benötigt eine externe Spannungsversorgung mit 12V min. 3A.
Der Stromverbrauch liegt bei 8W (Kühlung aus) bis zu 27W (100%-Kühlung).

Die Betriebssoftware ist Windows 7, 8 und 10 kompatibel und wird von 32- und 64bit unterstützt. Im Lieferumfang enthalten ist unsere Aufnahmesoftware "EZCap".
Darüber hinaus empfehlen wir die ASCOM-kompatiblen Softwarepakete MSB AstroArt oder MaxIm DL.

Empfohlenes Zubehör

Lieferumfang und Preis

  • Kamerakopf
  • inkl. Filterrad (mit Filterträger 5x 2"/50mm oder 7x 2"/50mm, ohne Filter)
  • Off-Axis-Guider OAG inkl. Schrauben zur Direktmontage
  • USB 2.0-Kabel (1,5m)
  • Aufbewahrungsbox
  • Software (EZCap) und Treiber (Windows-Systemtreiber und ASCOM) auf CD







Auswahl Filterträger:
Anzahl:   St



Downloads Dunkelbilder:

ALccd-QHY 16200A Bilder des QHY-Kunden Jason Lin
