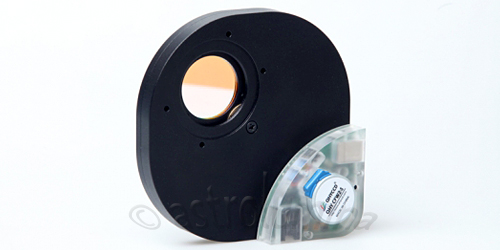

Filterrad CFW3-L

Die ALccd-QHY Filterräder der Serie 3 sind die konsequente Weiterentwicklung des bewährten Filterrads mit 5 Positionen. Sowohl das mechanische als auch des elektronische Design wurde zeitgemäß verbessert und angepasst.
Wir freuen uns insbesondere auf die neue USB-Schnittstelle, über die neben der Datenkommunikation auch die Stromversorgung erfolgt. Zudem gehören die ALccd-QHY Filterräder nach wie vor zu den kompaktesten, leichtesten aber dennoch stabilsten Filterrädern auf dem Markt.
Die neuen ALccd-QHY CFW3 Filterräder sind in drei Größen erhältlich, schmal (CFW2-S), mittel (CFW2-M und CFW2-M-US) und groß (CFW2-L)

Beschreibung

ALccd-QHY Filterrad 7 Stück 50x50mm-Einlegefilter. Beide Anschlussgewinde sind M54x0,75mm, so dass keine Abschattungen auftreten können.
Dieses Filterrad gehört zu den flachsten und leichtesten motorischen 2 inch-Rädern. Es hat ein Dicke von nur 20,5mm.
Damit das Filterrad unabhängig von einer ALccd-QHY-Kamera betrieben werden kann, liefern wir es mit einem universellen USB-Anschluss und passendem Softwaretreiber aus.
Der Friktionsantrieb erlaubt reproduzierbare Positionierungen der einzelnen Filter, was für die Anfertigung von präzisen Flatfields sehr nützlich ist.
Die zentrale Achse des Filterträgers wird über eine präzise Kugellagerung geführt, nicht über eine Gleitlagerung.
Das Filterrad ist so konstruiert, dass die Dicke der ungefassten Filter in einem Bereich von 0,7 bis 5,0mm betragen kann, so dass auch Baader-Filter passen.
Das CFW3-Filterrad verfügt über einen RJ12-Port, an dem Sie das Kommunikationskabel zur ALccd-QHY-Kamera anschließen können.
Wie fast alle ALccd-Produkte, verfügt das CFW-3 ALccd-Filterrad auch über ASCOM-Treiber. Somit können Sie es über jede ASCOM-fähige Software betreiben, wie z.B. MaxIm DL, AstroArt oder unserem kostenlosen EZCap, wenn Sie eine ALccd-QHY-Kamera besitzen.

Die technischen Features

Zahngetriebe für eine stabile und hochgenaue Positioniergenauigkeit
Filterträger mit speziellem Design, welches es erlaubt, unterschiedlich dicke, ungefasste Filter einzusetzen (bei Filterträgern für ungefasste Filter). Der Bereich geht von 0,7mm bis zu 5mm.
Platzsparende, seitliche Unterbringung des Motors an die Gehäuseaußenkante.
USB-Anschluss mit StromübertragungSupport des 4PIN ALccd-QHY CFW-Anschlusses an ALccd-QHY-Kameras (mit 4PIN-Anschluss).
Support des 2PIN ALccd-QHY 9 (Stromversorgung über optionales Netzteil)
Open Source Firmware, Arduino kompatibel

weitere Details

  • 7 Filterpositionen für gefasste 2"-Filter oder ungefasste Filter mit 50mm Grösse
  • Steuerung und Stromversorgung über USB-Schnittstelle
  • optional Stromversorgung über ein stabilisiertes 12V Netzteil (nicht im Lieferumfang), wenn Steuerung über den Kommunikationsport der ALccd-QHY 9
  • optional Anschlußkabel für ALccd-QHY 9 (nicht im Lieferumfang), dann ist jedoch eine externe Stromversorgung erforderlich
